Fabricante de filtros de succión

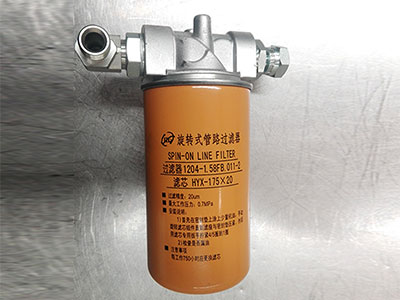

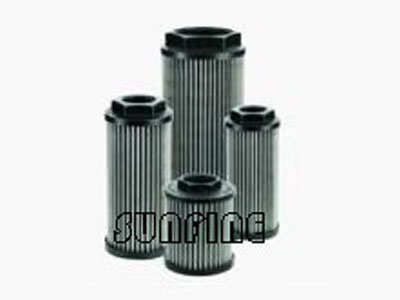

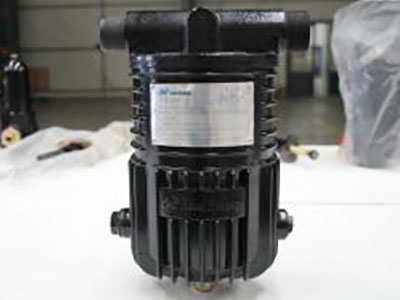

Filtros de succión

El filtro de succión de Huilong es montada en el puerto de entrada de aceite de la bomba de aceite para la protección de la bomba de aceite y la unidad hidráulica de aguas abajo contra la contaminación, mejorando de esta manera la limpieza del sistema hidráulico.

Este filtro de succión se puede montar en el lado, arriba o por debajo del tanque de aceite. El recipiente de filtro está sumergido por debajo del nivel de aceite mientras que el cabezal del filtro aparece por encima de él. El filtro de succión está equipado con la válvula de auto-sellado, válvula de derivación o bypass e indicador de obstrucción o bloqueo para poder apagar el flujo de aceite mientras el elemento o cartucho de filtro está siendo reemplazado o limpiado. El filtro de succión de aceite de Huilong presenta un diseño innovador, fácil instalación, limpieza y reemplazo sencillos, alto caudal y baja caída de presión. La utilización del indicador de obstrucción y la válvula de derivación mejora en gran medida la fiabilidad del sistema hidráulico. Una vez que la obstrucción del elemento de filtro causa vacío (-0.018MPa) en el puerto de salida de aceite, el indicador de obstrucción se accionará para enviar una señal de advertencia para que el elemento o cartucho de filtro sea limpiado o reemplazado. Si el elemento de filtro no se ha reemplazado a tiempo, la válvula de derivación o bypass en la parte superior del filtro se abrirá automáticamente (presión de apertura: -0.02MPa) para evitar la cavitación en las bombas.

Solicitud

Especificaciones técnicas

Flow rate: 120L/min
Ratio de caudal: 120L/min
Presión operativa: 0.7Mpa
Presión de rotura: 2Mpa
Caída de presión permisible: 0.01Mpa
Temperatura de funcionamiento: <100°C
Clasificación de filtración: 80um;100 um;150 um; ratio de filtración: β≥2
Presión de apertura de la válvula de derivación o bypass: -0.03Mpa

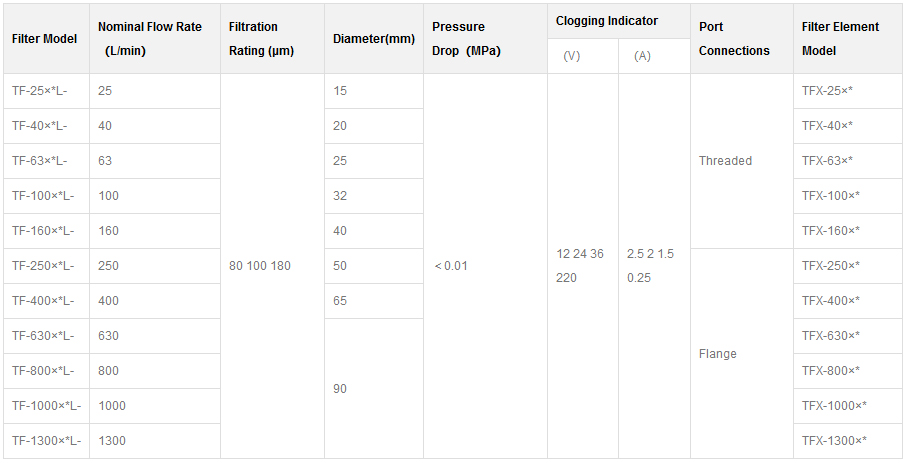

Especificaciones del modelo

Modelo del filtro	Ratio de caudal nominal （L/min）	Clasificación de filtración (μm)	Diámetro (mm)	Caída de presión（MPa）	Indicador de obstrucción		Conexiones portuarias	Modelo de elemento de filtro
Modelo del filtro	Ratio de caudal nominal （L/min）	Clasificación de filtración (μm)	Diámetro (mm)	Caída de presión（MPa）	（V）	（A）	Conexiones portuarias	Modelo de elemento de filtro
TF-25×*L-	25	80 100 180	15	＜0.01	12 24 36 220	2.5 2 1.5 0.25	Roscado	TFX-25×*
TF-40×*L-	40		20					TFX-40×*
TF-63×*L-	63		25					TFX-63×*
TF-100×*L-	100		32					TFX-100×*
TF-160×*L-	160		40					TFX-160×*
TF-250×*L-	250		50				Brida	TFX-250×*
TF-400×*L-	400		65					TFX-400×*
TF-630×*L-	630		90					TFX-630×*
TF-800×*L-	800							TFX-800×*
TF-1000×*L-	1000							TFX-1000×*
TF-1300×*L-	1300							TFX-1300×*

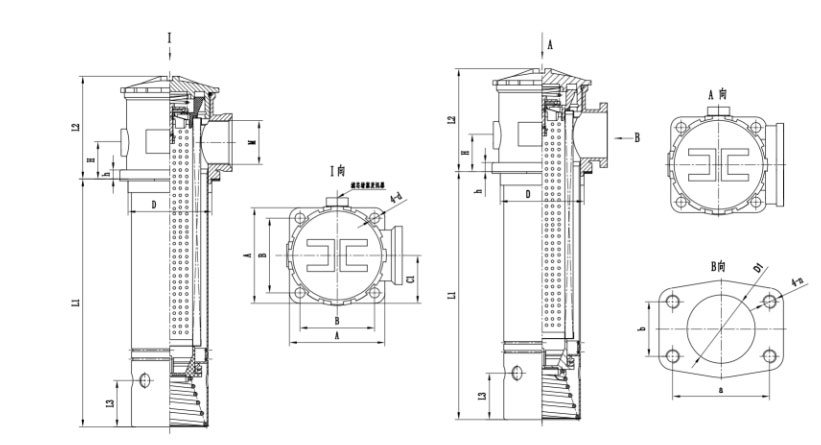

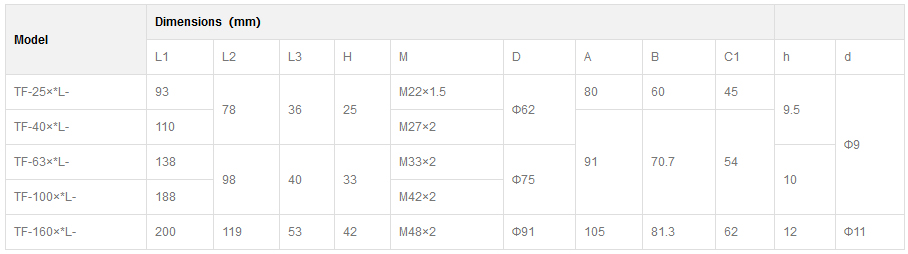

Filtro de succión con conector roscado, TF-25 ~160

Modelo	Dimensiones（mm）
	L1	L2	L3	H	M	D	A	B	C1	h	d
TF-25×*L-	93	78	36	25	M22×1.5	Ф62	80	60	45	9.5	Ф9
TF-40×*L-	110				M27×2		91	70.7	54
TF-63×*L-	138	98	40	33	M33×2	Ф75				10
TF-100×*L-	188				M42×2
TF-160×*L-	200	119	53	42	M48×2	Ф91	105	81.3	62	12	Ф11

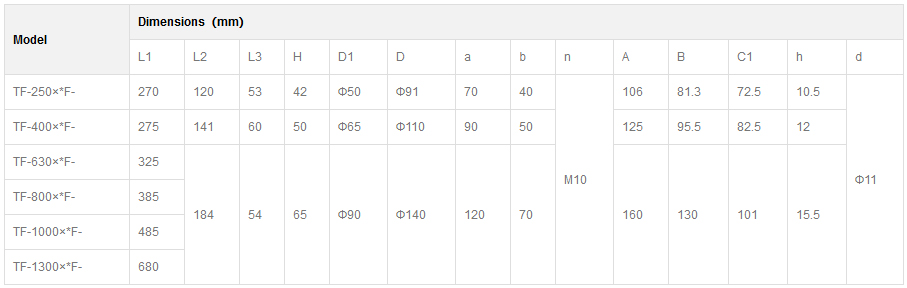

Filtro de succión con conector de brida, TF-250 ~ 1300

Modelo	Dimensiones（mm）
Modelo	L1	L2	L3	H	D1	D	a	b	n	A	B	C1	h	d
TF-250×*F-	270	120	53	42	Ф50	Ф91	70	40	M10	106	81.3	72.5	10.5	Ф11
TF-400×*F-	275	141	60	50	Ф65	Ф110	90	50		125	95.5	82.5	12
TF-630×*F-	325	184	54	65	Ф90	Ф140	120	70		160	130	101	15.5
TF-800×*F-	385
TF-1000×*F-	485
TF-1300×*F-	680
